Projet thermomètre de bain

Dans le cadre du projet thermomètre de bain pour bébé.

Le schéma de routage m’a permis d’étudier l’implantation physique des composants, d’optimiser les pistes, de contrôler les distances d’isolement et de vérifier la bonne circulation des signaux. En parallèle, le schéma électrique m’a servi à valider la logique fonctionnelle du système : acquisition, traitement, alimentation et action.

En confrontant ces deux représentations, j’ai pu :

  • confirmer la cohérence des signaux entre les différentes parties du système,

  • vérifier la compatibilité électrique des composants,

  • ajuster certains choix de routage pour améliorer la fiabilité globale,

  • valider que la solution répond bien à la fonction attendue dans le cahier des charges.

Cette démarche d’affinement, fondée sur l’analyse conjointe de la maquette numérique et du matériel, garantit que la solution technique retenue est robuste, réaliste et prête pour l’intégration finale.

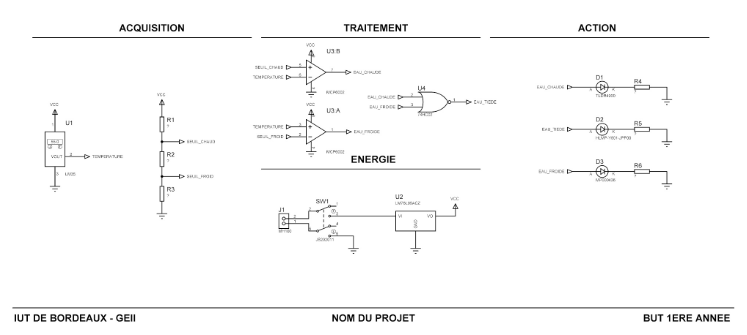

Schéma électrique

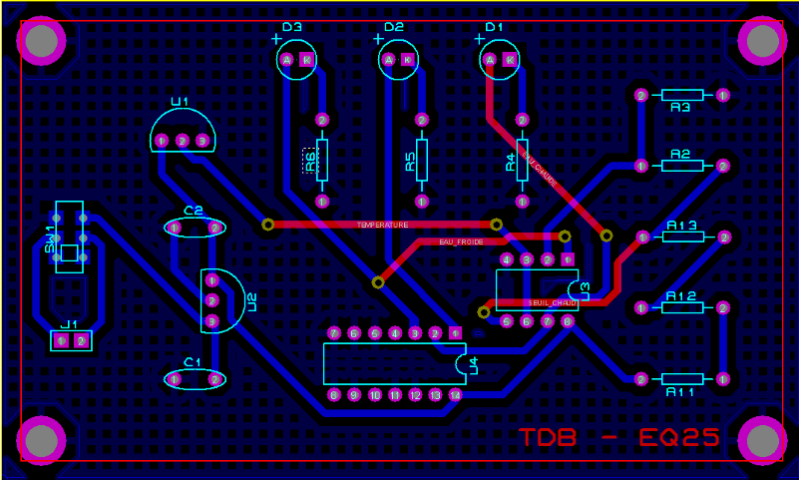

Routage de la carte électronique

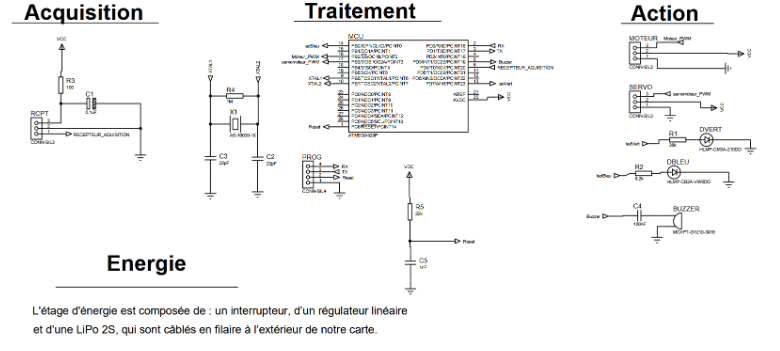

Schéma électrique du récepteur

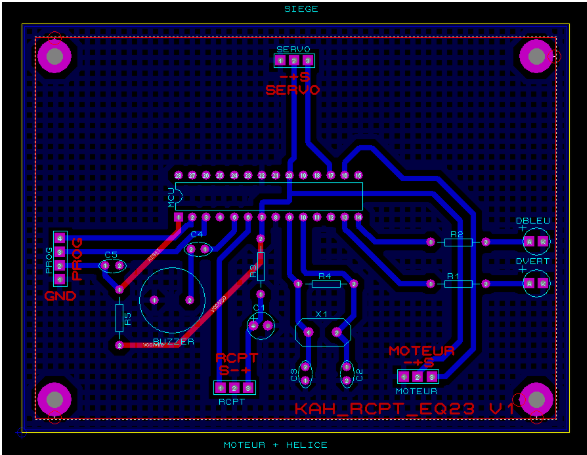

Schéma du routage de la carte

Projet le kart à hélice

Dans le cadre du projet Kart à hélice télécommandé développé pour Toy Corporation, j’ai réalisé un prototype complet intégrant des solutions techniques matérielles et logicielles.

Ce prototype repose sur le microcontrôleur ATmega328P, choisi pour sa polyvalence et ses capacités de traitement numérique.

Le schéma de routage m’a permis d’examiner la disposition réelle des composants sur la carte, d’évaluer la qualité du tracé des pistes et de vérifier que les zones sensibles bénéficient d’un cheminement propre et maîtrisé. De son côté, le schéma électrique m’a servi à confirmer l’organisation globale du système : gestion des signaux d’entrée, traitement interne, distribution de l’alimentation et pilotage des actionneurs.

L’analyse croisée de ces deux supports m’a notamment permis de :

  • m’assurer que les différents signaux circulent correctement entre les blocs fonctionnels,

  • contrôler que chaque composant est alimenté dans des conditions conformes à ses spécifications,

  • revoir certains tracés pour améliorer la stabilité et réduire les risques de perturbation,

  • valider que l’ensemble respecte bien la fonction définie dans le cahier des charges.

Cette approche combinant maquette numérique et matériel utilisé m’a permis d’ajuster progressivement la conception et d’aboutir à une solution technique fiable, cohérente et pleinement exploitable pour la version finale du prototype.
